工程案例
畢節體育館主屋面網殼采用正放四角錐雙層球面網殼，節點采用螺栓球節點（局部為焊接球），網殼跨度為87.8m，直徑為98m，網殼厚度為2.9m，網架高度為15.1m（從支座到網架頂），投影覆蓋面積為8360.8㎡，展開面積為9058.2㎡，四周采用周邊支座支承，共36個焊接球支座，支座間夾角為10°，支座預埋件頂面底部標高為17.18m。體育館中間64.914m×43m為表演場地，四周為階梯形觀眾看臺。

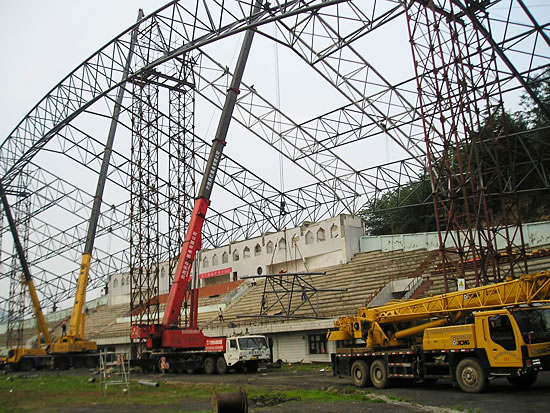

畢節體育館管桁架

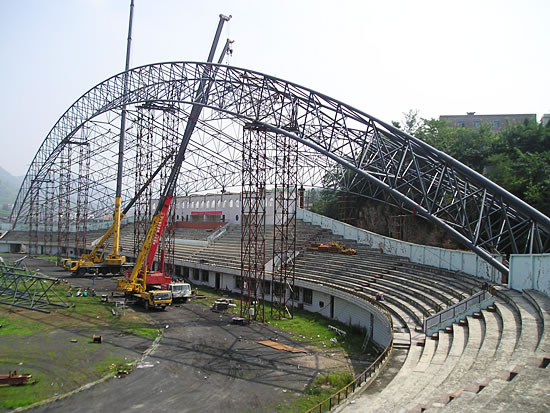

畢節體育館內部施工

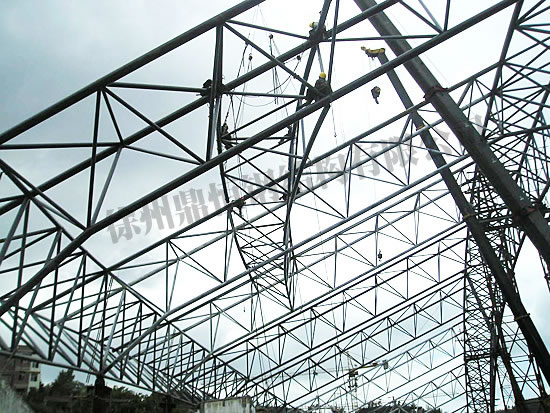

畢節體育館網架

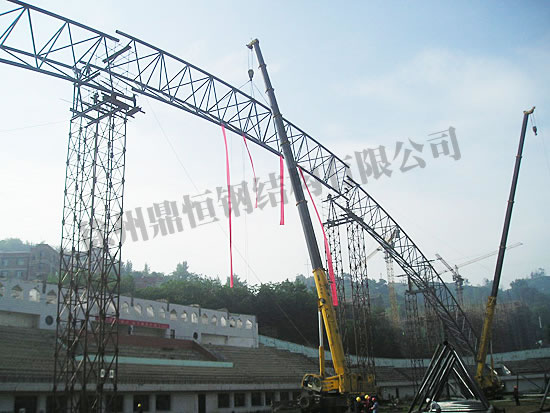

畢節體育館主視圖
